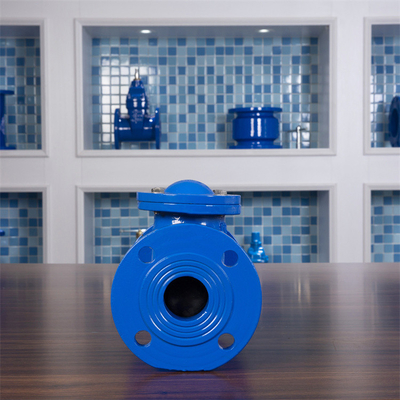

دریچه چک توپ یک شیر چک با ساختار سیال معکوس چند توپی، چند کانالی، چند مخروطی است که عمدتا از بدنه شیرهای جلو و عقب، توپ های لاستیکی، بدنه مخروطی و غیره تشکیل شده است.

اصل کار آن این است: توپ لاستیکی در پوشش گنبدی برای یک حرکت کوتاه غلت می خورد تا باز و بسته شدن دریچه را متوجه شود.هنگامی که پمپ آب شروع به کار می کند، آب با عجله توپ لاستیکی را تحت تأثیر فشار باز می کند، به طوری که توپ لاستیکی به سمت راست می غلتد، موقعیت آن توسط مخروط در بدنه شیر عقب ثابت می شود و شیر چک باز می شود.پس از توقف پمپ، به دلیل فشار آب برگشتی، گوی لاستیکی مجبور می شود تا به سمت بدنه سوپاپ جلو سمت چپ بغلتد تا دریچه بازرسی بسته شود.توپ لاستیکی از توپ فولادی توخالی ساخته شده است و لاستیک با خاصیت ارتجاعی خوب نه تنها می تواند آب بندی را تضمین کند، بلکه آسیب به سیستم خط لوله را در طول فرآیند بسته شدن شیر کاهش می دهد.هنگامی که دریچه باز می شود، بدنه مخروطی شکل با سوراخ می تواند توپ فولادی را ثابت کند و فشار ناحیه تماس بین توپ لاستیکی و بدنه مخروطی شکل را از بین ببرد، به طوری که تماس سطحی باشد و افت هیدرولیکی ایجاد شود. با ارتعاش توپ لاستیکی در بدنه شیر کاهش می یابد.

توپ لاستیکی از توپ فولادی توخالی ساخته شده است و لاستیک با خاصیت ارتجاعی خوب می تواند آب بندی را تضمین کند و آسیب به سیستم خط لوله را در طول فرآیند بسته شدن شیر کاهش دهد.مخروط سوراخ دار هنگام باز شدن دریچه توپ فولادی را ثابت می کند و فشار روی سطح تماس بین توپ لاستیکی و مخروط را از بین می برد و سطح تماس را برقرار می کند و از اتلاف هیدرولیکی ناشی از لرزش توپ لاستیکی در شیر می کاهد. .در سیستم های خط لوله بزرگ، استفاده از شیرهای چک کروی سه جریان یا چهار جریان می تواند ساختار صفحه بزرگ شیر را جایگزین کند، وزن صفحه شیر را کاهش دهد و کانال جریان داخلی را به یک ساختار متخلخل مستقل تبدیل کند.توپ در هر سوراخ قرار می گیرد و مایع در آن قرار می گیرد در فرآیند ورود به بدنه شیر و فرآیند خروج، مسیر خود را طی می کنند، بدون اینکه با یکدیگر تداخل داشته باشند، نیروی ضربه و ارتعاش را در طول فرآیند بسته شدن شیر کاهش می دهند. کاهش سر و صدا، و به طور کامل از بین بردن شکست توپ در حال اجرا.در شیر چک توپ چند کاناله هیچ قطعه مفصلی وجود ندارد (وجود شفت و بوش، حرکت اصطکاک مکانیکی نسبی وجود ندارد، در مقایسه با شیر چک سوئینگ، هیچ قطعه سایشی وجود ندارد، عمر مفید بیشتری دارد. ، و هیچ کار تعمیر و نگهداری وجود ندارد.

شرایط فنی و مواد:

1. طول ساختار مطابق با EN 558-1، سری پایه 48 (DIN 3202 F6)
2. اتصال فلنج مطابق با EN 1092-2 است
3. مهر و موم نرم
4. سوراخ کامل
5. دمای قابل اجرا: -20 ℃ ~ 120 ℃
6. بدنه سوپاپ: چدن/چدن داکتیل
7. توپ: بسته EPDM
8. اندازه قابل اجرا: DN50-DN800

نمودار ساختار محصول و ابعاد اصلی:
