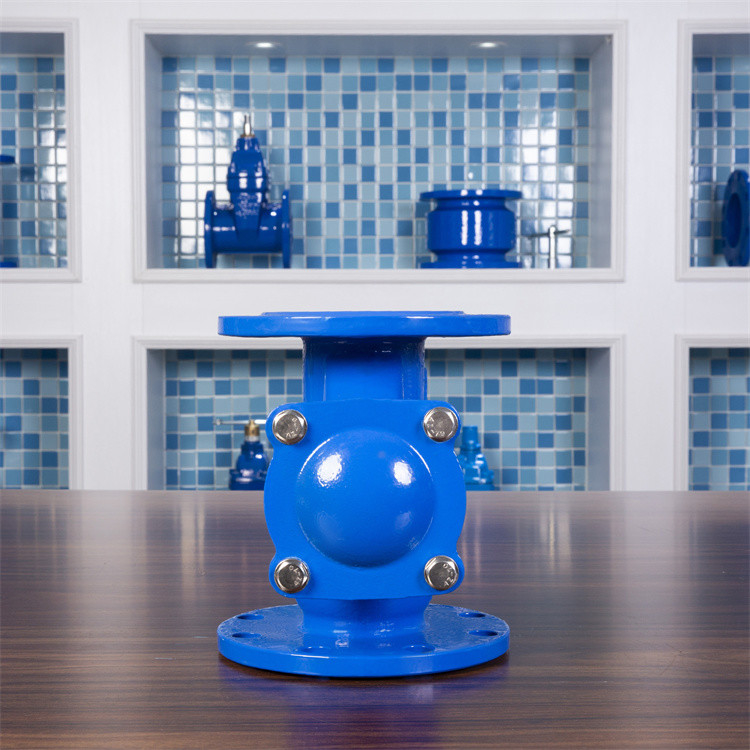

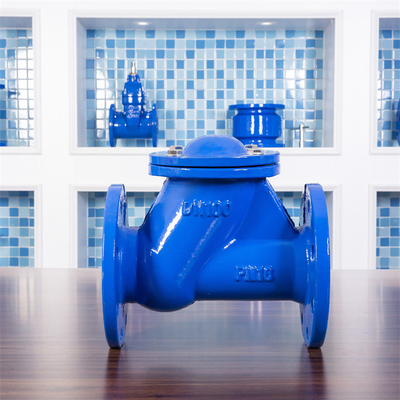

سوپاپ چک چدن داکتیل BS DN100 Ggg50 فلزی PN16 سوپاپ چرخشی لاستیکی

BS DN100 PN16 چکش سوپاپ لاستیکی چدن انعطاف پذیر

توضیحات محصول

شیر چک به دریچه ای اطلاق می شود که قسمت باز و بسته شدن آن یک دیسک دایره ای است و با وزن و فشار متوسط ​​خود مانع از جریان برگشتی محیط می شود.این یک شیر اتوماتیک است که به عنوان شیر چک، شیر یک طرفه، شیر برگشت یا شیر ایزوله نیز شناخته می شود.حالت حرکت دیسک سوپاپ به نوع بالابر و نوع نوسان تقسیم می شود.شیر چک بالابر از نظر ساختاری مشابه شیر گلوب است، با این تفاوت که فاقد میل سوپاپ است که دیسک شیر را به حرکت در می آورد.محیط از انتهای ورودی (سمت پایین) به داخل جریان می یابد و از انتهای خروجی (سمت بالایی) به بیرون جریان می یابد.هنگامی که فشار ورودی بیشتر از مجموع وزن دیسک و مقاومت جریان آن باشد، شیر باز می شود.برعکس، هنگامی که محیط به عقب باز می گردد، دریچه بسته می شود.شیر چک سوئینگ دارای دیسکی است که مایل است و می تواند حول محور بچرخد و اصل کار مشابه شیر چک بالابر است.شیر چک اغلب به عنوان شیر پایین دستگاه پمپاژ استفاده می شود که می تواند از برگشت آب جلوگیری کند.شیر چک در ترکیب با شیر گلوب استفاده می شود که می تواند نقش ایزوله ایمنی را ایفا کند.عیب آن این است که مقاومت زیاد است و در هنگام بسته شدن آب بندی ضعیف است
سوپاپ چک سوپاپ: دیسک شیر چک سوپاپ دیسکی شکل است و در اطراف محور عبور صندلی سوپاپ می چرخد.از آنجایی که مسیر عبور در شیر ساده است، مقاومت جریان کمتر از شیر چک بالابر است.برای جریان ضربانی مناسب نیست و عملکرد آب بندی آن به خوبی نوع بالابر نیست.شیر چک سوئینگ به سه نوع تک لوب، نوع دولوب و چند لوب تقسیم می شود.این سه شکل عمدتاً بر اساس قطر دریچه تقسیم می شوند.

مشخصات فنی:
