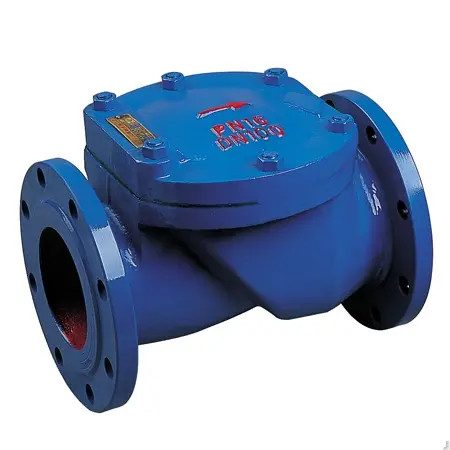

شیر برگشتی چدنی QT450 فاضلاب هیدرولیک PN10 فلپ فلنج توپی

شیرهای چک توپی فاضلاب هیدرولیک آهن داکتیل QT450 نوع ویفر شیر چک فلپ

توضیحات محصول

شیر چک به دریچه ای اطلاق می شود که قسمت باز و بسته شدن آن یک دیسک دایره ای است و با وزن و فشار متوسط ​​خود مانع از جریان برگشتی محیط می شود.این یک شیر اتوماتیک است که به عنوان شیر چک، شیر یک طرفه، شیر برگشت یا شیر ایزوله نیز شناخته می شود.حالت حرکت دیسک سوپاپ به نوع بالابر و نوع نوسان تقسیم می شود.شیر چک بالابر از نظر ساختاری مشابه شیر گلوب است، با این تفاوت که فاقد میل سوپاپ است که دیسک شیر را به حرکت در می آورد.محیط از انتهای ورودی (سمت پایین) به داخل جریان می یابد و از انتهای خروجی (سمت بالایی) به بیرون جریان می یابد.هنگامی که فشار ورودی بیشتر از مجموع وزن دیسک و مقاومت جریان آن باشد، شیر باز می شود.برعکس، هنگامی که محیط به عقب باز می گردد، دریچه بسته می شود.شیر چک سوئینگ دارای دیسکی است که مایل است و می تواند حول محور بچرخد و اصل کار مشابه شیر چک بالابر است.شیر چک اغلب به عنوان شیر پایین دستگاه پمپاژ استفاده می شود که می تواند از برگشت آب جلوگیری کند.شیر چک در ترکیب با شیر گلوب استفاده می شود که می تواند نقش ایزوله ایمنی را ایفا کند.عیب آن این است که مقاومت زیاد است و در هنگام بسته شدن آب بندی ضعیف است
1. عملکرد شیر چک: از جریان برگشتی محیط جلوگیری می کند، از چرخش معکوس پمپ و موتور محرک جلوگیری می کند و محیط را در ظرف تخلیه می کند.
2. شیر برگشتی به دریچه ای اطلاق می شود که به طور خودکار فلپ شیر را با تکیه بر جریان خود محیط باز و بسته می کند تا از جریان برگشتی محیط جلوگیری کند که به نام های شیر برگشتی، شیر یک طرفه، شیر جریان معکوس و برگشت نیز شناخته می شود. شیر فشارشیر چک یک شیر اتوماتیک است.
3. با توجه به ساختار، شیرهای چک را می توان به سه نوع تقسیم کرد: شیرهای چک بالابر، سوپاپ های چک سوپاپ و شیرهای چک پروانه:
شیر چک آسانسور به دو نوع عمودی و افقی تقسیم می شود.
شیر چک سوئینگ به سه نوع تک لوب، نوع دولوب و چند لوب تقسیم می شود.
شیر چک پروانه ای از نوع مستقیم است.

مشخصات فنی:
