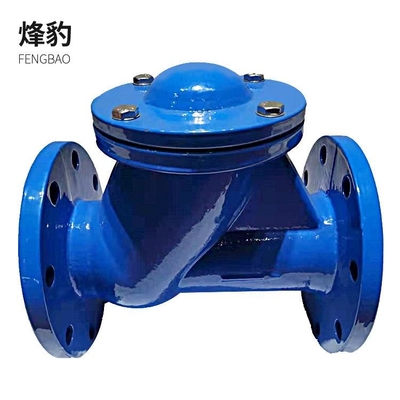

DIN3202-F6 DN300mm Pn10 چدن داکتیل خاکستری غیر برگشتی سوپاپ چرخشی با انتهای فلنج

توضیحات محصول

1. سوپاپ چک سوپاپ: دیسک شیر چک سوپاپ دیسکی شکل است و در اطراف محور عبور صندلی سوپاپ می چرخد.از آنجایی که مسیر عبور در شیر ساده است، مقاومت جریان کمتر از شیر چک بالابر است.برای موارد با قطر زیاد با دبی کم و تغییرات نادر در جریان مناسب است، اما برای جریان ضربانی مناسب نیست و عملکرد آب بندی آن به خوبی نوع بالابر نیست.شیر چک سوئینگ به سه نوع تک لوب، نوع دولوب و چند لوب تقسیم می شود.این سه شکل عمدتاً بر اساس قطر دریچه تقسیم می شوند.
شیر چک بی صدا
شیر چک بی صدا
2. شیر برگشتی بالابر: شیر برگشتی که دیسک آن در امتداد خط مرکزی عمودی بدنه شیر می لغزد.شیرهای چک بالابر فقط روی خطوط لوله افقی قابل نصب هستند.برای شیرهای چک فشار بالا با قطر کوچک، دیسک می تواند از توپ ساخته شود..شکل بدنه سوپاپ شیر چک آسانسور مانند شیر گلوب است (می توان آن را به طور مشترک با شیر گلوب استفاده کرد) بنابراین ضریب مقاومت سیال آن بزرگتر است.ساختار آن شبیه دریچه گلوب است و بدنه و دیسک سوپاپ همانند شیر گلوب است.قسمت بالایی دیسک سوپاپ و قسمت پایینی کاپوت با آستین های راهنما ماشین کاری شده است.راهنمای دیسک سوپاپ را می توان آزادانه در راهنمای سوپاپ بالا و پایین برد.هنگامی که محیط به سمت پایین جریان می یابد، دیسک دریچه با رانش محیط باز می شود.به صورت عمودی روی صندلی سوپاپ می افتد تا از جریان معکوس محیط جلوگیری کند.جهت کانال های ورودی و خروجی متوسط ​​شیر چک بالابر مستقیم عمود بر جهت کانال صندلی شیر است.شیر برگشتی عمودی دارای جهت کانال های ورودی و خروجی متوسط ​​مانند کانال صندلی سوپاپ است و مقاومت جریان آن کمتر از نوع مستقیم است.
3. شیر چک دیسکی: یک شیر چک که در آن دیسک حول محور پین در نشیمنگاه سوپاپ می چرخد.شیر چک دیسکی ساختار ساده ای دارد و فقط روی خطوط لوله افقی با عملکرد آب بندی ضعیف قابل نصب است.
4. شیر چک لوله: دریچه ای که در آن دیسک شیر در امتداد خط مرکزی بدنه شیر می لغزد.شیر چک لوله یک شیر جدید است.از نظر اندازه کوچک، سبک وزن و از نظر فناوری پردازش خوب است.این یکی از جهت گیری های توسعه شیر چک است.با این حال، ضریب مقاومت سیال کمی بزرگتر از شیر چک سوئینگ است.
5. دریچه چک فشاری: این نوع شیر به عنوان دریچه ای برای آب تغذیه دیگ بخار و قطع بخار استفاده می شود.عملکرد جامع شیر چک بالابر و شیر گلوب یا شیر زاویه را دارد.
علاوه بر این، برخی از شیرهای چک وجود دارند که برای نصب خروجی پمپ مناسب نیستند، مانند شیر پایه، نوع فنری، نوع Y و غیره.


مواد:
