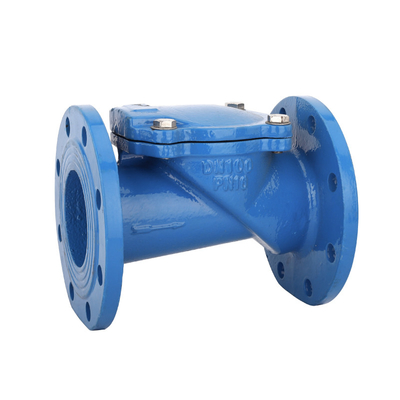

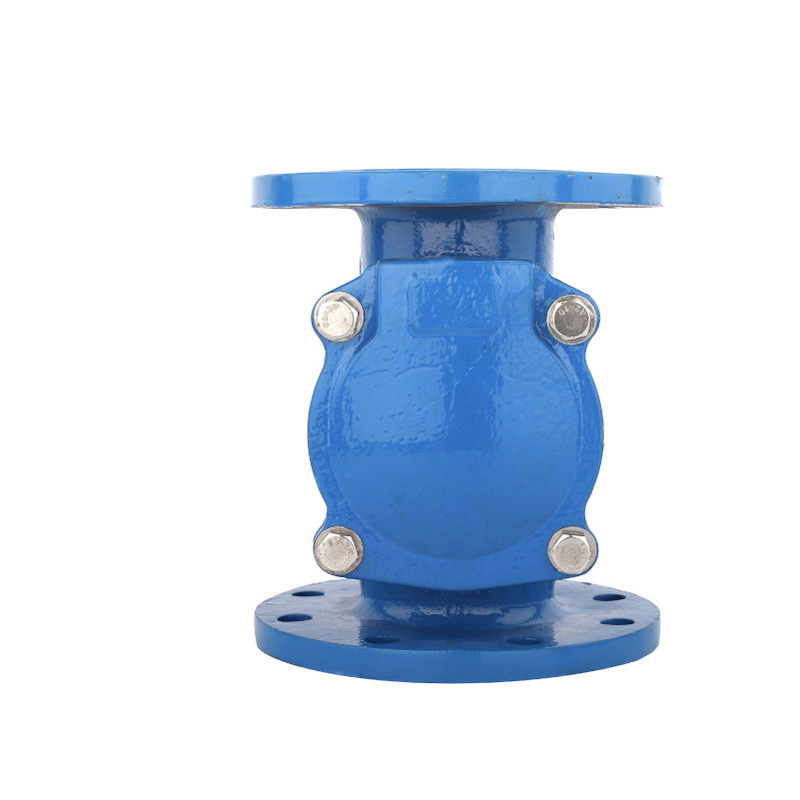

چدن گره ای برای صرفه جویی در مصرف آب شیر چک بی صدا برای آب Pn10/16

سوپاپ بدون صدا عمدتاً از بدنه سوپاپ، صندلی سوپاپ، انحراف، دیسک یان، بلبرینگ و فنر و به همین ترتیب قطعات اصلی، طراحی جریان داخلی آن با افت فشار کم تشکیل شده است.برنامه باز/بستن شیر زمانی که پمپ در حال توقف است بسیار کوتاه است، می تواند به سرعت خاموش شود تا از صدای عظیم چکش آب جلوگیری شود، دارای ویژگی های خاموش شدن خاموش است.این شیر به طور عمده برای تامین آب و زهکشی استفاده می شود، حفاظت از آتش، سیستم hvac را می توان در پمپ صادراتی نصب کرد تا از جریان برگشتی جلوگیری کند و آب آسیب به پمپ را چکش کند.

اصل انتخاب شیر چک:

دریچه ای که به خودی خود با جریان و نیروی محیط باز یا بسته می شود تا از جریان برگشتی محیط جلوگیری کند، شیر چک می گویند.شیر چک متعلق به دسته شیر اتوماتیک است که عمدتاً در خط لوله ای که محیط در یک جهت جریان دارد استفاده می شود و فقط اجازه می دهد تا محیط در یک جهت جریان یابد تا از حوادث جلوگیری شود.شیر چک دریچه ای است که به طور خودکار از برگشت سیال جلوگیری می کند.دیسک شیر چک تحت تاثیر فشار سیال باز می شود و سیال از سمت ورودی به سمت خروجی جریان می یابد.هنگامی که فشار در سمت ورودی کمتر از سمت خروجی باشد، دیسک شیر به طور خودکار تحت تأثیر اختلاف فشار سیال، گرانش و سایر عوامل بسته می شود تا از برگشت سیال به عقب جلوگیری کند.

1. شیر چک به طور کلی برای محیط های تمیز مناسب است و نباید برای محیط های حاوی ذرات جامد و ویسکوزیته بالا استفاده شود.
2. برای شیرهای چک فشار پایین زیر DN50mm، شیرهای چک پروانه ای، شیرهای چک بالابر عمودی و شیرهای چک دیافراگمی باید استفاده شوند.برای شیرهای چک فشار متوسط ​​و پایین با DN بیشتر از 200 میلی متر و کمتر از 1200 میلی متر، باید از شیرهای کروی بدون سایش استفاده شود.شیر برگشت بالایی؛برای چک دریچه های فشار پایین با DN بیشتر از 50 میلی متر و کمتر از 2000 میلی متر، شیرهای چک پروانه ای و شیرهای چک دیافراگمی باید انتخاب شوند.
3. شیر چک دیافراگمی برای خطوط لوله ای که مستعد چکش آب هستند مناسب است.دیافراگم به خوبی می تواند چکش آب ناشی از جریان معکوس محیط را از بین ببرد، اما عموماً به دلیل محدودیت دما و فشار در خطوط لوله کم فشار و دمای معمولی استفاده می شود.
4. برای خطوط لوله ای که نیاز به چکش آب کمتر یا بدون چکش آبی در هنگام بسته شدن دارند، باید از شیرهای برگشتی آهسته بسته شونده و چکش شیرهای پروانه ای با بسته شدن آهسته استفاده کرد.

پارامتر فنی
