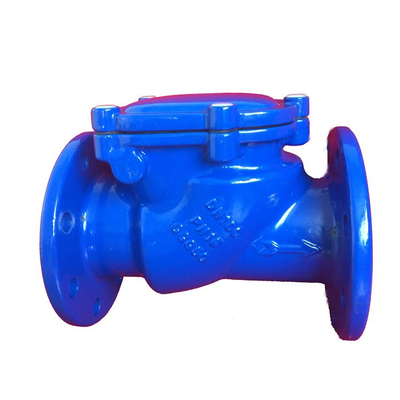

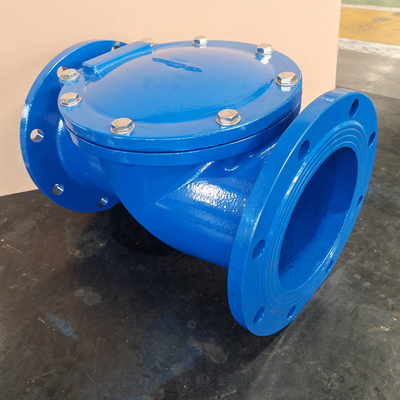

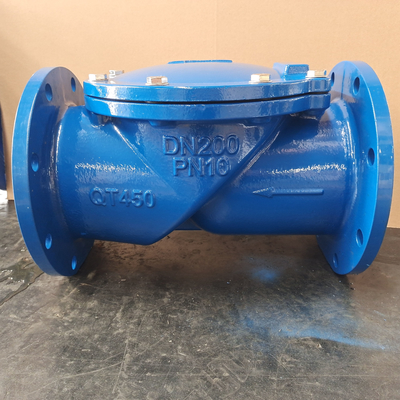

شیر چک فلنج چدن ندولار چدن چک سوپاپ

شیر چک چدن داکتیل کروی یک شیر چک با ساختار سیال معکوس چند توپی، چند کاناله، چند مخروطی است که عمدتاً از بدنه شیرهای جلو و عقب، توپ های لاستیکی، بدنه های مخروطی و غیره تشکیل شده است.

اصل کار آن این است: توپ لاستیکی در پوشش گنبدی برای یک حرکت کوتاه غلت می خورد تا باز و بسته شدن دریچه را متوجه شود.هنگامی که پمپ آب شروع به کار می کند، آب با عجله توپ لاستیکی را تحت تأثیر فشار باز می کند، به طوری که توپ لاستیکی به سمت راست می غلتد، موقعیت آن توسط مخروط در بدنه شیر عقب ثابت می شود و شیر چک باز می شود.پس از توقف پمپ، به دلیل فشار آب برگشتی، گوی لاستیکی را مجبور می کند تا به سمت بدنه سوپاپ جلو سمت چپ بغلتد تا به بسته شدن غیر برگشتی برسد.توپ لاستیکی از توپ فولادی توخالی ساخته شده است و لاستیک با خاصیت ارتجاعی خوب نه تنها می تواند آب بندی را تضمین کند، بلکه آسیب به سیستم خط لوله را در طول فرآیند بسته شدن شیر کاهش می دهد.هنگامی که دریچه باز می شود، بدنه مخروطی با سوراخ می تواند توپ فولادی را ثابت کند و فشار روی ناحیه تماس بین توپ لاستیکی و بدنه مخروطی را از بین ببرد، به طوری که تماس با سطح تماس داشته باشد، و از دست دادن هیدرولیک ناشی از ارتعاش کاهش می یابد. توپ لاستیکی در بدنه شیر

پارامتر فنی
